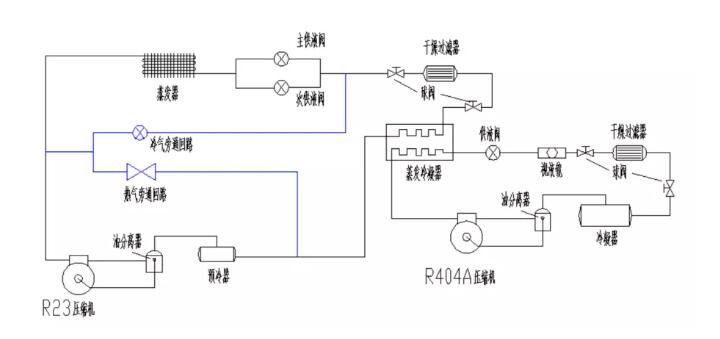

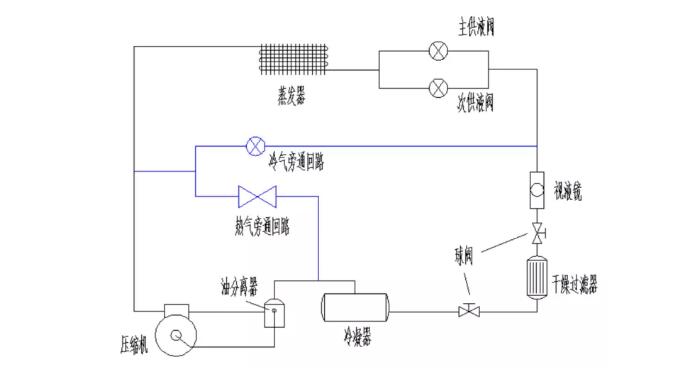

恒溫恒濕試驗箱 的制冷系統多采用R404A和R23兩種工質，其中R404A可單獨使用設計成單級制冷系統，R23則必須搭配R404A系統一起組成復疊式制冷系統才可以正常工作。無論哪種形式的制冷系統都需要維持制冷系統在低制冷輸出甚至零制冷輸出時的運行，其中冷熱旁通方式維持回氣是簡單常用的形式。通過在制冷系統排氣管連接一根熱氣管，在液管干燥過濾器后連接一根液管，通過合理的節流和流量控制，匯合后接入壓縮機吸氣管道。當恒溫恒恒濕試驗箱需求的制冷量不足以維持壓縮機運行小吸氣量時，冷熱旁通共同工作或單獨工作，保證壓縮機的吸排氣量要求運行。連接方式如圖1，圖2所示。
