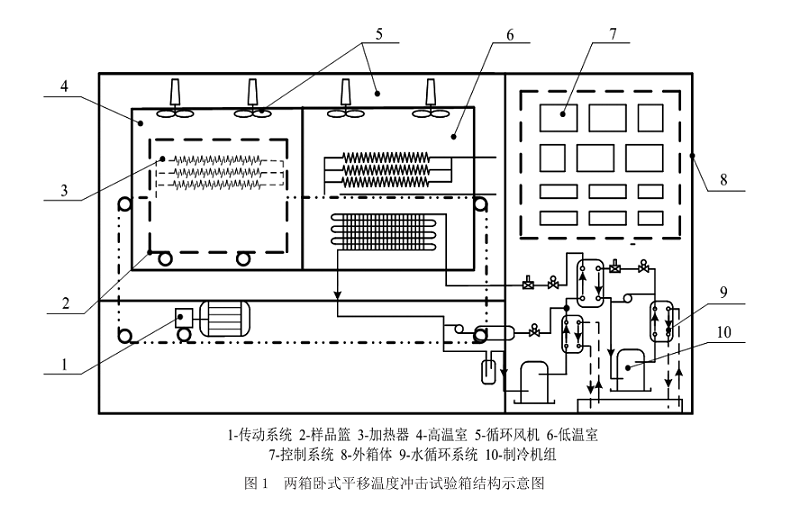

該兩箱臥式平移溫度沖擊試驗箱主要由高溫室、低溫室、加熱系統、復疊制冷系統、水循環冷卻系統、樣品籃傳動系統及控制系統等組成，其具體結構如圖1所示。沖擊箱兩個工作室分別為高溫室和低溫室，在做由高溫向低溫沖擊試驗時，樣品籃首先處在高溫室按設定溫度進行高溫試驗，此時低溫室處于預冷工作狀態，當運行到設定沖擊時間時，傳動機構將會帶動樣品籃由高溫室向低溫室移動，移動到低溫室以后，樣品在低溫室按設定溫度進行低溫試驗，此時高溫室處于預熱工作狀態，在做由低溫向高溫沖擊試驗時，過程與上述相反。
